Замена тачскрина на Highscreen Alpha Rage своими руками за 300 рублей



Одной из самых частых поломок смартфонов является выход из строя так называемого тачскрина - сенсорного экрана, предназначенного для управления устройством посредством прикосновений.
В большинстве устройств он представляет собой стеклянную панель с наклеенным на нее сенсором в виде пленки со шлейфом.

Замена тачскрина на Highscreen Alpha Rage своими руками

Основными причинами поломок сенсора являются: механическое повреждение экрана, повреждение шлейфа, попадание в разъем воды и пыли, неплотное соединение.
Основные симптомы поломки:
  • Телефон не реагирует на нажатия
  • Есть "мертвые зоны" экрана
  • Реагирует через раз
  • При движение пальцем изображение дергается
  • Самопроизвольное дерганье, открытие приложений, настроек
Если сброс к заводским настройкам и перепрошивка телефона не помогают то, скорее всего, дело в нем.
Сегодня попробуем самостоятельно заменить неисправный тачскрин смартфона Highscreen Alpha Rage на новый, заказанный с Алиэкспресс.
Для работы нам понадобится:
  • Набор прецизионных отверток
  • Канцелярский нож, ножницы
  • Пластиковый шпатель  (в нашем случае ненужная пластиковая карта)
  • Фен или другой нагревательный прибор
  • Обезжириватель и чистая тряпочка
Замена тачскрина на Highscreen Alpha Rage своими руками

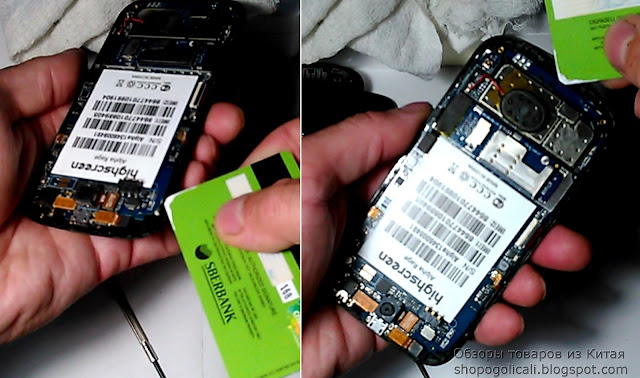

Итак, выключаем телефон, вынимаем батарею, сим-карты и карту памяти, выкручиваем 8 шурупов крепления, запоминаем какой длины где стояли. С помощью шпателя или карты отщелкиваем по периметру заднюю панель и снимаем ее. Стараемся не потерять пластиковые кнопки громкости и включения.

Замена тачскрина на Highscreen Alpha Rage своими руками

Затем, осторожно, чтобы не повредить, отсоединяем шлейфы кнопок приклеенные к передней панели. Отсоединяем разъем тачскрина от платы.

Замена тачскрина на Highscreen Alpha Rage своими руками

Отсоединяем плату от передней панели.

Замена тачскрина на Highscreen Alpha Rage своими руками

Теперь необходимо снять сам тачскрин, приклеенный к передней панели. Для этого нагреваем его по периметру до 50-60 ℃ и отжимаем от рамки.

Замена тачскрина на Highscreen Alpha Rage своими руками

Убираем остатки клея с панели и обезжириваем поверхность. Стараемся не потерять уплотнительную резинку в отверстии панели и декоративную накладку слухового динамика.  Наклеиваем двусторонний скотч, идущий в комплекте с тачскрином, аналогично старому, снимаем защитный слой бумаги.

Замена тачскрина на Highscreen Alpha Rage своими руками

Осторожно снимаем с внутренней стороны тачскрина защитную пленку, стараясь не прикасаться к нему. Просовываем шлейф в отверстие панели, выравниваем и приклеиваем стекло, слегка проглаживая по периметру.

Замена тачскрина на Highscreen Alpha Rage своими руками

Ставим плату на место, защелкиваем, смотрим чтобы пыль не попала на экран, при этом, касаться экрана не следует, так как он довольно легко царапается.

Замена тачскрина на Highscreen Alpha Rage своими руками

Приклеиваем шлейфы кнопок обратно к корпусу.

Замена тачскрина на Highscreen Alpha Rage своими руками

Защелкиваем разъем тачскрина с платой. Проверяем соединения других шлейфов, устанавливаем пластиковые кнопки и защелкиваем плату к задней панелью.

Замена тачскрина на Highscreen Alpha Rage своими руками

Вставляем батарею, включаем телефон и проверяем исправность тачскрина, наружную защитную пленку пока не снимаем. Если все работает хорошо, нагреваем стекло в месте проклейки и еще раз проглаживаем.

Замена тачскрина на Highscreen Alpha Rage своими руками

Даем остыть, заворачиваем шурупы и снимаем защитную пленку.

Замена тачскрина на Highscreen Alpha Rage своими руками

Заказать тачскрин можно здесь.

Подписывайтесь на блог! Удачи в ремонте!
